不銹鋼氣源處理器三聯件_氣源裝置三聯件

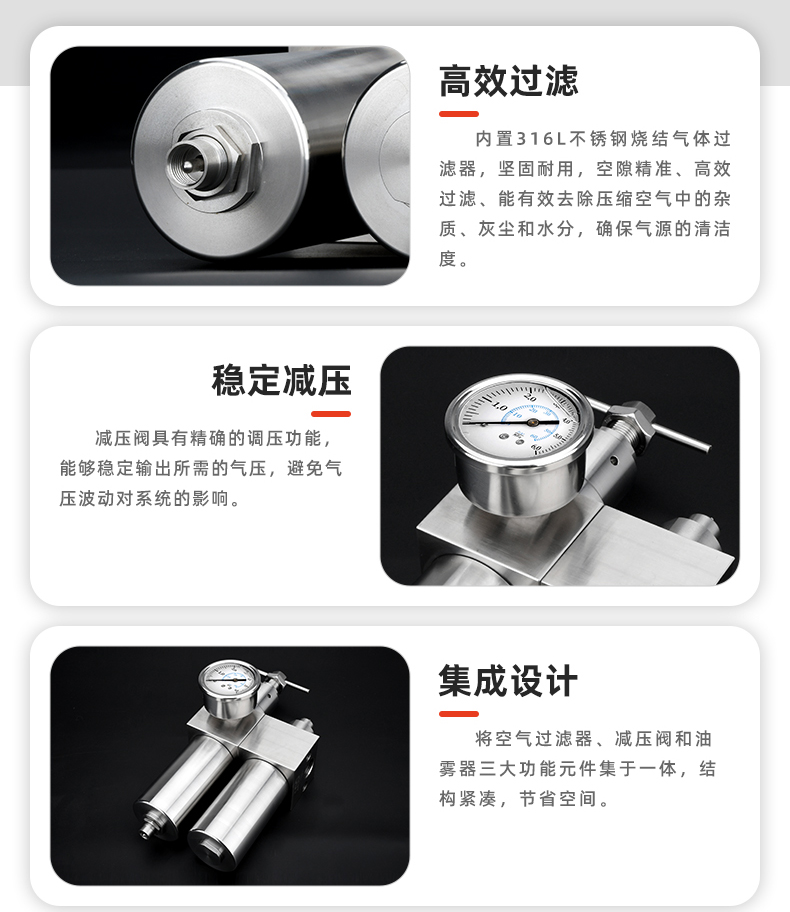

氣壓傳動系統中，氣源處理件是指空氣過濾器、減壓閥和油霧器，三大件無管連接而成的組件稱為三聯件，三大件是多數氣動系統中不可缺少的氣源裝置，安裝在用氣設備近處，是壓縮空氣質量的后保證。它的安裝順序依進氣方向分別為空氣過濾器、減壓閥和油霧器。

空氣過濾器和減壓閥組合在一起可以稱為氣動二聯件。還可以將空氣過濾器和減壓閥集裝在一起，便成為過濾減壓閥(功能與空氣過濾器和減壓閥結合起來使用一樣)。

有些場合不能允許壓縮空氣中存在油霧，則需要使用油霧分離器將壓縮空氣中的油霧過濾掉。

這幾個元件可以根據需要進行選擇，并可以將他們組合起來使用。

?

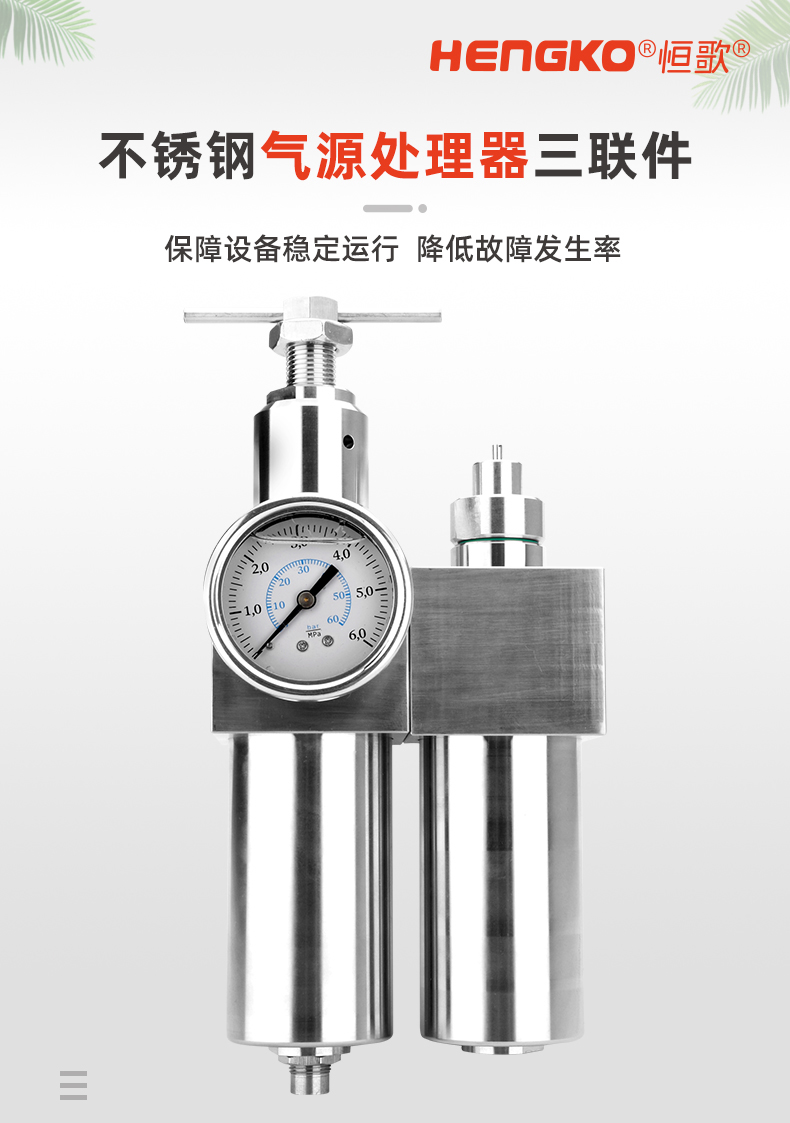

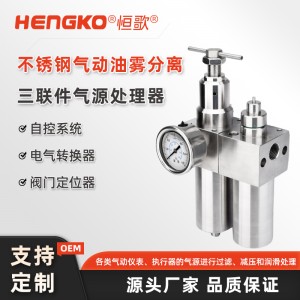

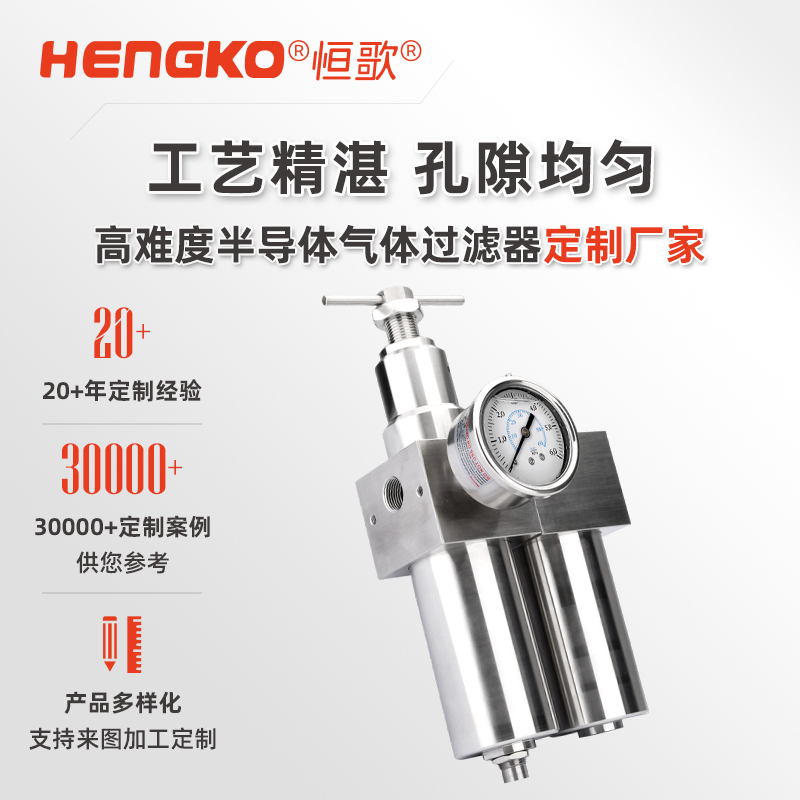

不銹鋼氣源處理器三聯件

保障設備穩定運行 降低故障發生率

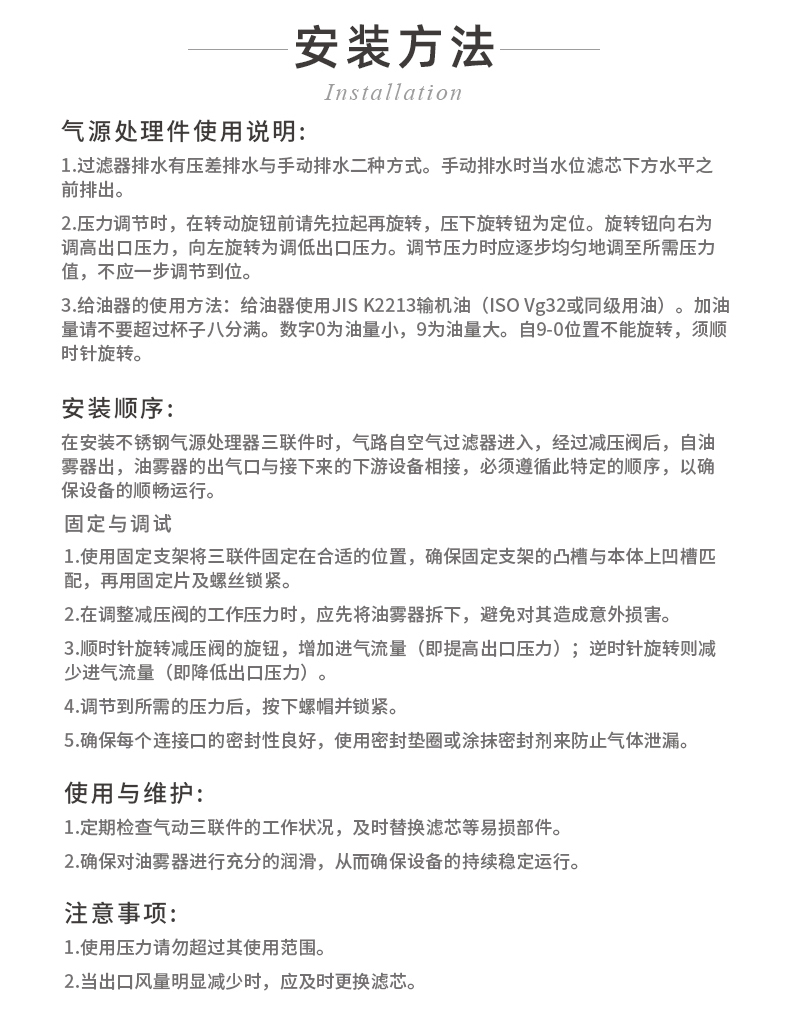

安裝方法

?

氣源處理件使用說明:

1.過濾器排水有壓差排水與手動排水二種方式。手動排水時當水位濾芯下方水平之前排出。

2.壓力調節時，在轉動旋鈕前請先拉起再旋轉，壓下旋轉鈕為定位。旋轉鈕向右為調高出口壓力，向左旋轉為調低出口壓力。調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。

3.給油器的使用方法:給油器使用JISK2213輸機油(ISOVg32或同級用油)。加油量請不要超過杯子八分滿。數字0為油量小，9為油量大。自9-0位置不能旋轉，須順時針旋轉。

安裝順序:

在安裝不銹鋼氣源處理器三聯件時，氣路自空氣過濾器進入，經過減壓閥后，自油霧器出，油霧器的出氣口與接下來的下游設備相接，必須遵循此特定的順序，以確保設備的順暢運行。

固定與調試

1.使用固定支架將三聯件固定在合適的位置，確保固定支架的凸槽與本體上凹槽匹配，再用固定片及螺絲鎖緊。

2.在調整減壓閥的工作壓力時，應先將油霧器拆下，避免對其造成意外損害。

3.順時針旋轉減壓閥的旋鈕，增加進氣流量(即提高出口壓力);逆時針旋轉則減少進氣流量(即降低出口壓力)。

4.調節到所需的壓力后，按下螺帽并鎖緊。

5.確保每個連接口的密封性良好，使用密封墊圈或涂抹密封劑來防止氣體泄漏。

使用與維護:

1.定期檢查氣動三聯件的工作狀況，及時替換濾芯等易損部件。

2.確保對油霧器進行充分的潤滑，從而確保設備的持續穩定運行。

注意事項:

1.使用壓力請勿超過其使用范圍。

2.當出口風量明顯減少時，應及時更換濾芯。

?
